很多客戶對于電路板加工完成后還需要做PCBA測試有疑問，主要是對其必要性有疑慮以及想了解PCBA測試是怎么做的，接下來深圳PCBA加工廠家-深圳宏力捷電子為大家分析電路板加工完成后為什么要做PCBA測試。
PCBA測試的必要性
PCBA測試是確保生產交貨質量的關鍵步驟，決定著產品最終的使用性能。其目的是為了抓出組裝不良的電路板，透過模擬電路板實裝成整機時的全功能測試，以期抓出在組裝成整機以前把所有可能有瑕疵的電路組裝板抓出來，免得組裝成整機后才發現不良，還要全部拆掉重組造成工時浪費以及材料的損失。
PCBA測試操作步驟

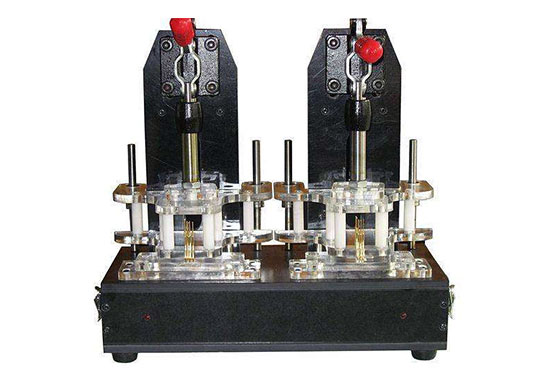

1. 根據客戶設計的測試點、程序、測試步驟制作FCT測試治具；
2. 通過FCT測試架連接PCBA板上的測試點，從而形成一個完整的通路；
3. 將PCBA板連接電腦和燒錄器，將MCU程序上載，運行；
4. 觀察FCT測試架上測試點之間的電壓、電流數值，以及驗證是否跟設計相符，從而完成對整塊PCBA板的測試。
PCBA測試常見形式
1、ICT測試：是對PCBA板通電后測試點的電壓電流值進行檢測，不涉及功能按鍵或輸入輸出方面的測試，主要包含電路的通斷、電壓和電流數值及波動曲線、振幅、噪音等。
2、FCT測試：需要進行IC程序燒制，對整個PCBA板的功能進行模擬測試，發現硬件和軟件中存在的問題，并配備必要的貼片加工生產治具和測試架。
