PCB設計是開關電源電路板設計非常重要的一步，對電源的電性能、EMC、可靠性、可生產性都有關聯。當前開關電源的功率密度越來越高，對PCB布局、布線的要求也越發嚴格，合理科學的PCB設計讓電源開發事半功倍，以下細節供您參考。



一、布局要求

PCB布局是比較講究的，不是說隨便放上去，擠得下就完事的。一般PCB布局要遵循幾點：



1、布局的首要原則是保證布線的布通率，移動器件時注意飛線的連接，把有連線關系的器件放在一起。

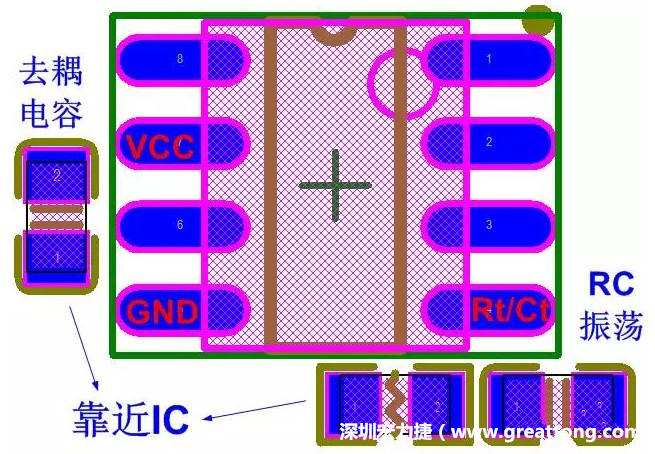

2、以每個功能電路的核心元件為中心，圍繞它來進行布局。元器件應均勻、 整齊、緊湊地排列在PCB電路板上，這樣，不但美觀，而且裝焊容易，易于批量生產。盡量減少和縮短各元器件之間的引線和連接；振蕩電路，濾波去耦電容要緊靠近IC，地線要短，如圖1所示。

 圖1

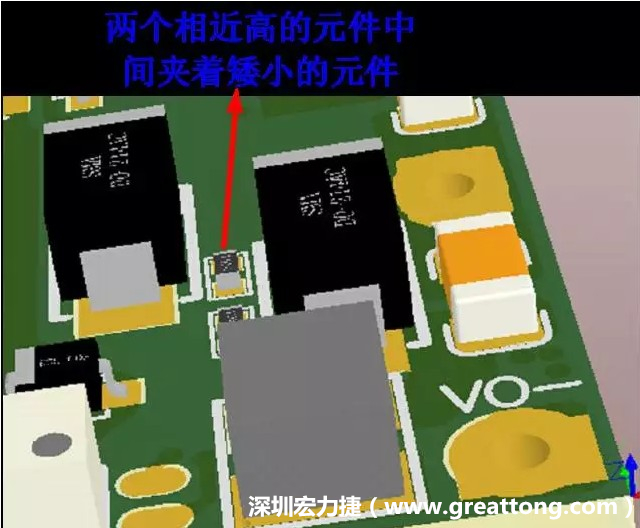

3、放置器件時要考慮以后的焊接和維修，兩個高度高的元件之間盡量避免放置矮小的元件，如圖2所示，這樣不利于生產和維護，元件之間最好也不要太密集，但是隨著電子技術的發展，現在的開關電源越來越趨于小型化和緊湊化，所以就需要平衡好兩者之間的度了，既要方便焊裝與維護又要兼顧緊湊。還有就是要考慮實際的貼片加工能力，按照IPC-A-610E的標準，考慮元件側面偏移的精度，不然容易造成元件之間連錫，甚至由于元件偏移造成元件距離不夠。

圖2



4、光電耦合器件和電流采樣電路，容易被干擾，應遠離強電場、強磁場器件，如大電流走線、變壓器、高電位脈動器件等。



5、元件布局的時候，要優先考慮高頻脈沖電流和大電流的環路面積，盡可能地減小,以抑制開關電源的輻射干擾。如圖3所示的幾個電流環路是需要特別注意的。

圖3



6、高頻脈沖電流流過的區域要遠離輸入、輸出端子，使噪聲源遠離輸入、輸出口，有利于提高EMC性能。

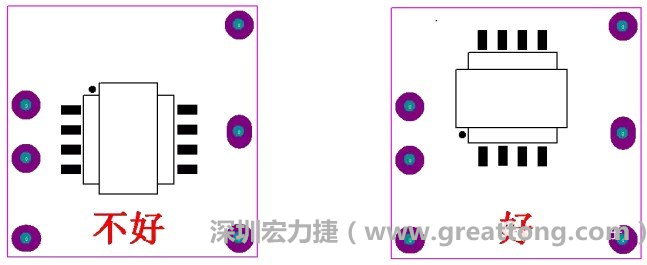

圖4



如圖4所示，左圖變壓器離入口太近，電磁的輻射能量直接作用于輸入輸出端，因此，EMI測試不通過。改為右邊的方式后，變壓器遠離入口，電磁的輻射能量距輸入輸出端距離加大，效果改善明顯，EMI測試通過。



7、發熱元件（如變壓器，開關管，整流二極管等）的布局要考慮散熱的效果，使得整個電源的散熱均勻，對溫度敏感的關鍵元器件（如IC）應遠離發熱元件，發熱較大的器件應與電解電容等影響整機壽命的器件有一定的距離。

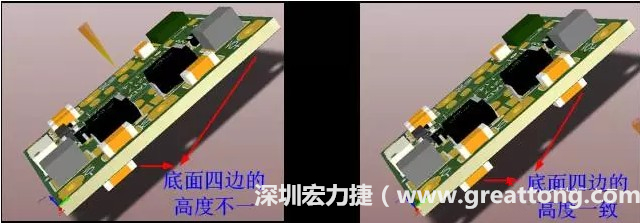

8、布板時要注意底面元件的高度。例如對于灌封的DC-DC電源模塊來說，因?yàn)镈C-DC模塊本身體積就比較小，如果底面元件的高度四邊不平衡，灌封的時候會出現兩邊引腳高度一邊高一邊低的現象。

圖5



9、布局的時候要注意控制引腳的抗靜電能力，相應的電路元件之間的距離要足夠，例如Ctrl引腳（低電平關斷），其電路不像輸入、輸出端那樣具有電容濾波，所以抗靜電能力是整個模塊最弱的，一定要確保有足夠的安全間距。
