SMT加工，通常對PCB板有很多要求，且必須滿足要求的板子才能接受SMT焊接加工。那么，為什么SMT焊接工藝需要對電路板有如此多的要求呢？接下來深圳SMT加工廠家-深圳宏力捷為大家詳細介紹下。
事實證明，在SMT加工過程中，會有很多特殊的工藝，而特殊工藝的應用隨即帶來的就是對PCB板子的要求，如果PCB板子存在問題，就會加大PCBA焊接工藝的難度，最終可能導致焊接缺陷，板子不合格等情況。因此，為了保證特殊工藝的順利完成，方便SMT加工，PCB板必須在尺寸、焊盤距離等方面都要符合可制造性要求。

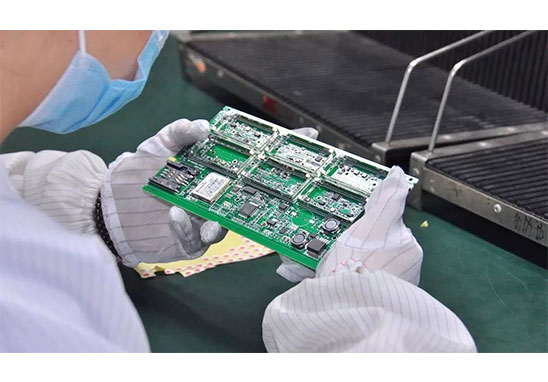

SMT加工對PCB板的要求有以下幾點：
1、PCB尺寸
PCB的寬度(包括電路板邊緣)必須大于50mm且小于460mm，PCB的長度(包括電路板邊緣)必須大于50mm。如果尺寸太小，則需要將其制成拼板。
2、PCB板邊緣寬度
板邊寬度>5mm，板間距<8mm，墊板與板邊距離>5mm。
3、PCB彎曲度
向上彎曲度：<1.2mm，向下彎曲度：<0.5mm，PCB變形：最大變形高度÷對角線長度<0.25。
4、PCB板Mark點
Mark形狀：標準圓、正方形、三角形
Mark尺寸：0.8~1.5mm
Mark材料：鍍金、鍍錫、銅和鉑
Mark的表面要求：表面平整、光滑、無氧化、無污垢
Mark周圍要求：周圍1mm范圍內不得有與標志顏色明顯不同的綠油等障礙物
Mark位置：距板邊緣3mm以上，5mm范圍內不得有過孔、測試點等標記
5、 PCB焊盤
貼片元器件焊盤上無通孔。如果有一個通孔，焊膏將流入該孔，導致器件中的錫減少，或錫流向另一側，導致板面不平，無法打印焊膏。
在進行PCB設計和生產時，有必要了解一些PCB焊接工藝知識，以便使產品適合生產。先了解加工廠的要求，可以使后續的制造過程更加順利，避免不必要的麻煩。
這就是SMT加工對PCB板的要求，在生產PCB板的時候不懈怠，生產出優質合規的PCB板才能讓板子更好的接受其他特殊工藝，并給予PCB板生命，并注入功能的靈魂。
深圳宏力捷SMT貼片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
為什么選擇深圳宏力捷？
1. 實力保障
? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
