        PCB設計如何區分模擬地跟數字地?

        發布時間 :2021-04-25 15:01 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
        深圳宏力捷電子是擁有平均超過10年工作經驗PCB設計團隊的專業PCB設計公司,可提供多層、高密度、高速PCB布線設計及PCB設計打樣服務。接下來為大家分享PCB設計如何區分模擬地跟數字地。

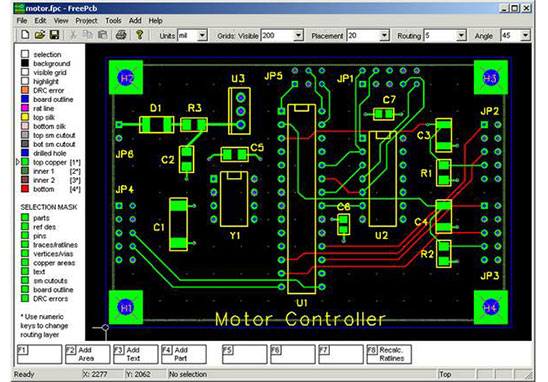

        PCB設計如何區分模擬地跟數字地



        PCB設計中為什么要區分模擬地跟數字地?

        簡單來說,數字地是數字電路部分的公共基準端,即數字電壓信號的基準端;模擬地是模擬電路部分的公共基準端,模擬信號的電壓基準端(零電位點)。

        由于數字信號一般為矩形波,帶有大量的諧波。如果電路板中的數字地與模擬地沒有從接入點分開,數字信號中的諧波很容易會干擾到模擬信號的波形。當模擬信號為高頻或強電信號時,也會影響到數字電路的正常工作。模擬電路涉及弱小信號,但是數字電路門限電平較高,對電源的要求就比模擬電路低些。既有數字電路又有模擬電路的系統中,數字電路產生的噪聲會影響模擬電路,使模擬電路的小信號指標變差,克服的辦法是分開模擬地和數字地。

        存在問題的根本原因是,無法保證電路板上銅箔的電阻為零,在接入點將數字地和模擬地分開,就是為了將數字地和模擬地的共地電阻降到最小。

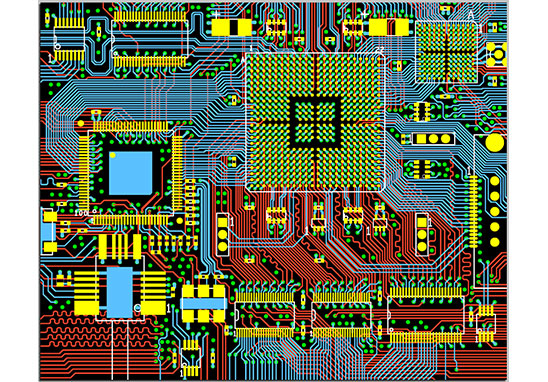

        PCB設計如何區分模擬地跟數字地


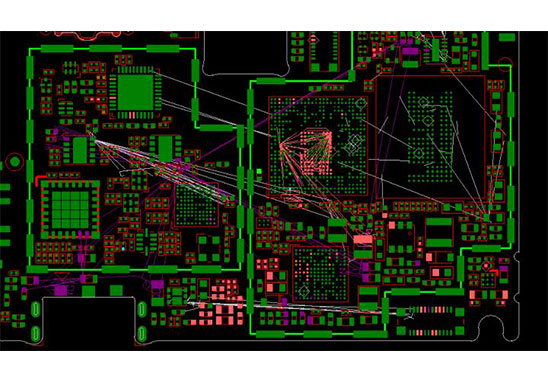

        PCB設計中區分模擬地與數字地的設計方法有哪些?

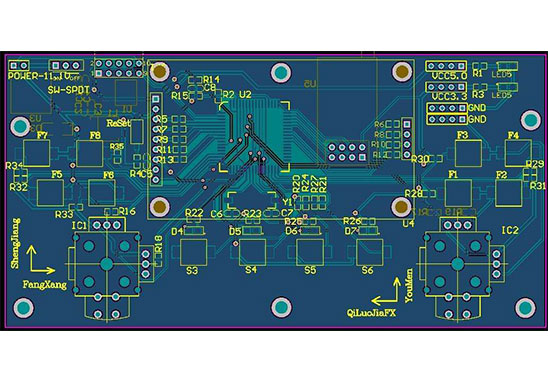

        一般處理模擬地、數字地的方法有以下幾種:
        Ø 直接分開,在原理圖中將數字區域的地連接為DGND,模擬區域的地連接為AGND,然后PCB中的地平面分割為數字地與模擬地,并吧間距拉大;
        Ø 數字地與模擬地之間用磁珠連接;
        Ø 數字地與模擬地之間用電容連接,運用電容隔直通交的原理;
        Ø 數字地與模擬地之間用電感連接,感值從uH到幾十uH不等;
        Ø 數字地與模擬地之間用零歐姆電阻連接。

        總結來說,電容隔直通交,造成浮地。電容不通直流,會導致壓差和靜電積累,摸機殼會麻手。如果把電容和磁珠并聯,就是畫蛇添足,因為磁珠通直,電容將失效。串聯的話就顯得不倫不類。

        電感體積大,雜散參數多,特性不穩定,離散分布參數不好控制,體積大。電感也是陷波,LC諧振(分布電容),對噪點有特效。

        磁珠的等效電路相當于帶阻陷波器,只對某個頻點的噪聲有抑制作用,如果不能預知噪點,如何選擇型號,況且,噪點頻率也不一定固定,故磁珠不是一個好的選擇。

        0歐電阻相當于很窄的電流通路,能夠有效地限制環路電流,使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗),這點比磁珠強。

        總之,關鍵是模擬地和數字地要一點接地。建議,不同種類地之間用0歐電阻相連;電源引入高頻器件時用磁珠;高頻信號線耦合用小電容;電感用在大功率低頻上。
