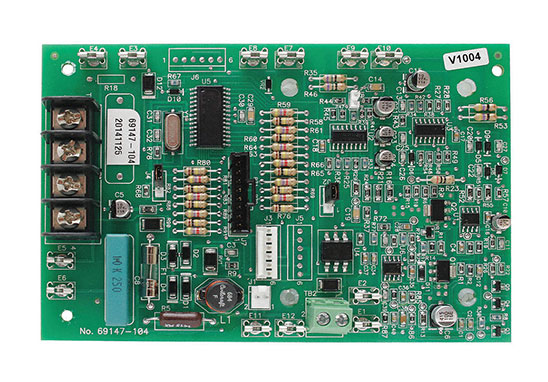

深圳宏力捷是一家專業的PCBA加工廠家，可提供包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。接下來為大家介紹PCBA加工QFN橋連現象原因與對策。



 PCBA加工QFN橋連現象原因

 熱沉焊盤焊錫量不足。

       熱沉焊盤因覆蓋率以及散熱孔吸錫（不塞孔情況下），可形成的焊縫厚度相對要比信號焊盤焊縫厚度小，表面張力的作用下，周遍信號焊盤上的焊錫被擠壓擴展，從而容易出現橋連現象。

 熱沉焊盤焊膏量對QFN信號焊盤焊縫形態的影響試驗

       采用噴印技術，信號焊盤焊膏量不變（內圈兩個噴印點），熱沉焊盤焊膏量一個5.4，一個2.5時焊接的結果。說明熱沉焊盤上焊膏量多少對周邊信號焊盤的焊縫形態影響很大！因為焊縫厚度決定了焊錫擴展的尺寸（QFN焊點不存在Z向的潤濕）。

 PCBA加工QFN橋連現象對策

 1.提高焊膏覆蓋率，如75%以上。

 2.采用厚的鋼網，如0.127mm（5mil）。

 3.采用小的鋼網開窗。

 由于QFN本身焊盤都比較小，大多數在0.2~0.255x0.4~0.45，縮小鋼網開窗，容易帶來虛焊的風險。如果減少鋼網厚度，則會抵消縮小窗口帶來的減少焊膏量的效果并帶來可靠性的問題。

 4.采用薄的阻焊設計，避免QFN焊盤附近布局導通孔以及絲印字符。



 深圳宏力捷PCBA加工的優勢

 1.實力保障

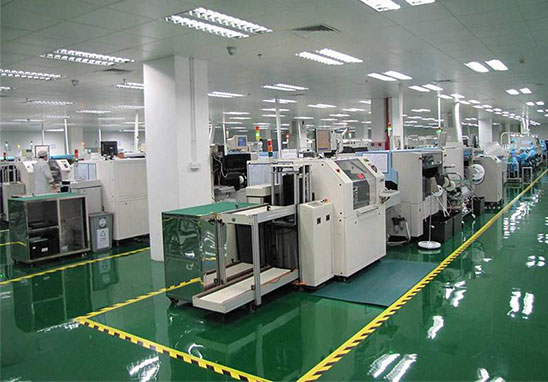

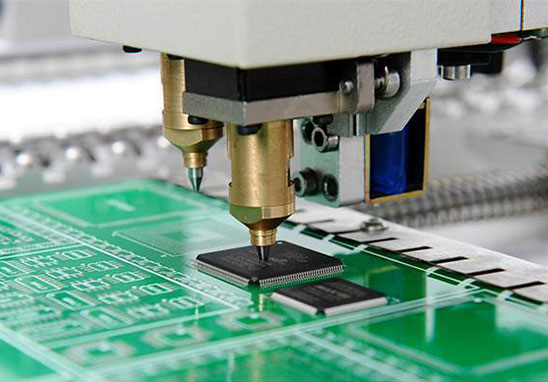

 ?　SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
