目前三大主流PCB設計軟件 Cadence allegro、PADS、Altium Designer。Cadence allegro 有強大的功能優勢，一般大公司才用，市場占有率偏低，PCB板廠會使用的非常少，打板的文件都是工程師們輸出好gerber文件給板廠加工。
PADS（POWER PCB）早幾年市場在市場占有率很高，早期的高端產品主流使用軟件，近期因allegro 慢慢起來，pads 市場占有率逐步下降。PCB板廠對PADS 軟件比較熟悉，多數工廠配備pads軟件，可以給PCB文件或gerber文件制板。
Altium Designer 市場占有率非常高，主要定位是簡單PCB，大部分是1層到6層板。所有PCB工廠都配備這個軟件，制板時可以給PCB文件或Gerber文件。
大部分Altium Designer和PADS工程師都是習慣把設計好的PCB文件直接發給PCB工廠生產，這樣有可能會出現生產回來后板子與設計有偏差，或是生產前咨詢文件各式問題降低了生產效率。

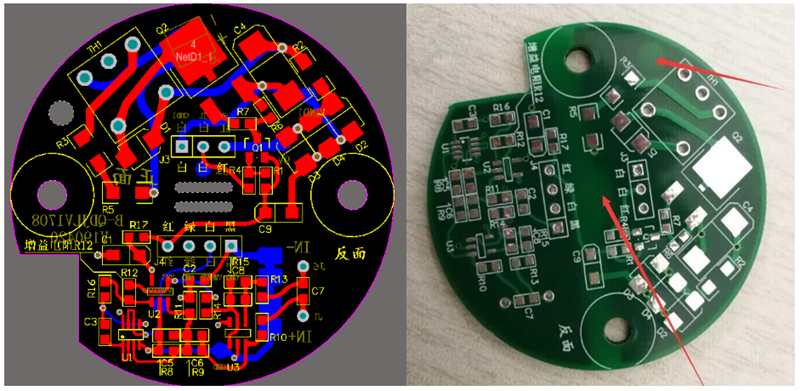

鑼槽設計有誤
提供gerber文件給PCB工廠生產最安全，花5分鐘輸出gerber文件，可以避免版本兼容性問題，再花5分鐘檢查輸出的gerber是否有丟失元素類，花少許時間讓項目推進更放心。
下面介紹Altium Designer 輸出gerber文件步驟

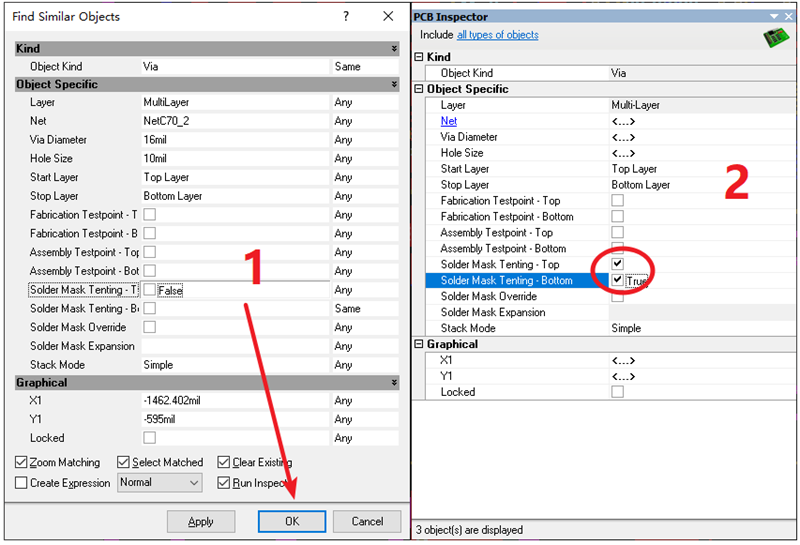

1. 過孔（VIA）蓋油，不用蓋油可以跳過。
Shift+F 鼠標點選Via 孔，呼出過濾窗口。 選擇同類屬性孔，點擊OK。選擇關閉對應層的過孔開窗。
2. 放置孔表，孔表作用是核查孔大小及孔的屬性。
快捷P→S 在板外右下角放置字符串，雙擊字符串修改層和屬性。AD17版本以上可以直接放置鉆孔表，如下圖右部分。

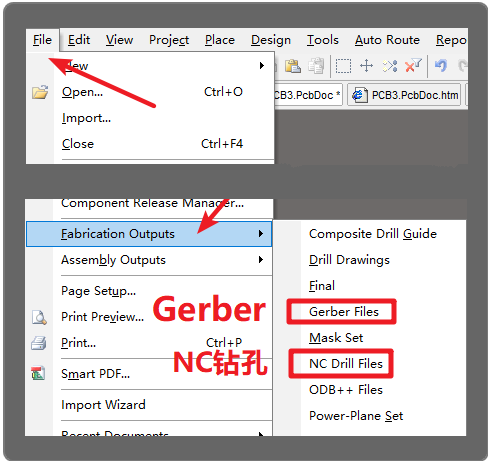

3. Altium Designer輸出文件分gerber和NC 兩部分。

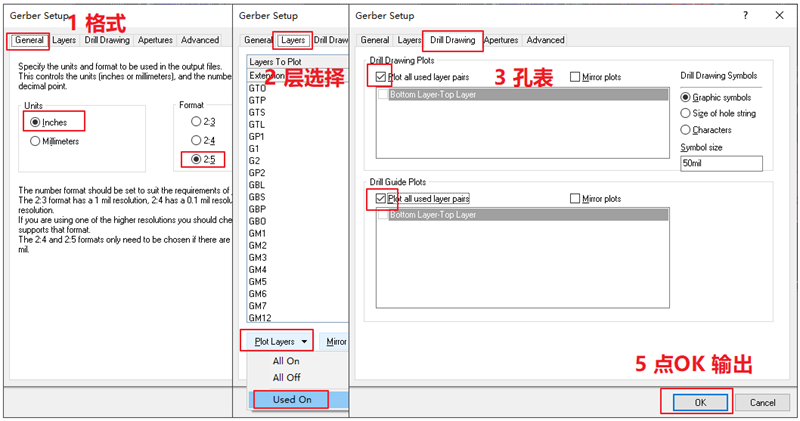

(1) 輸出Gerber部分，F(xiàn)ile下選擇 Gerber Files
格式選英制 2:5 ，層選Used On(使用過的層)，孔表勾如圖后點OK輸出文件。

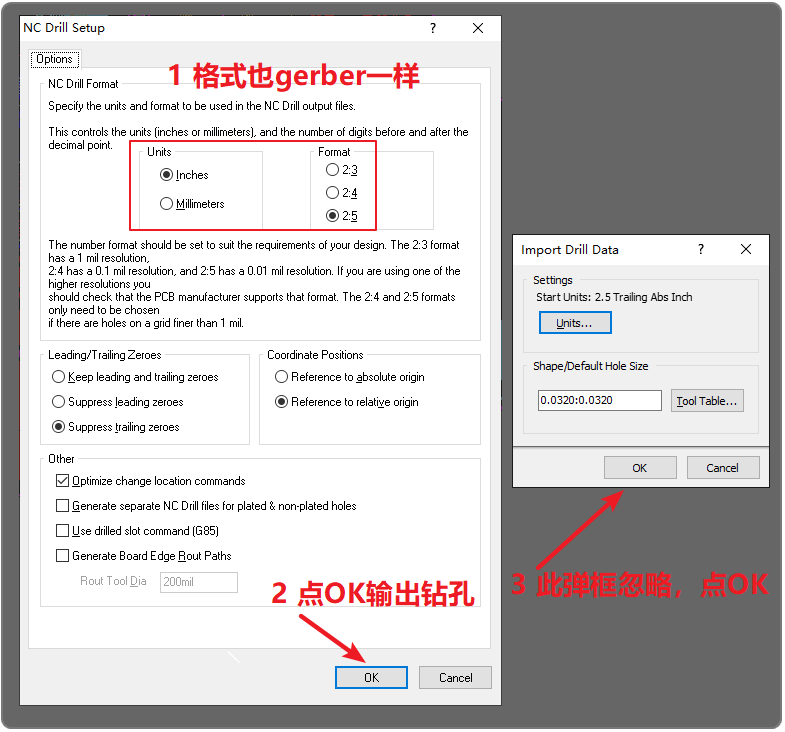

(2) 輸出NC Drill Files (鉆孔)
重新在File下選擇 NC Drill Files，彈窗選擇格式，格式與gerber一樣，選擇后點OK輸出，其他都不用修改。

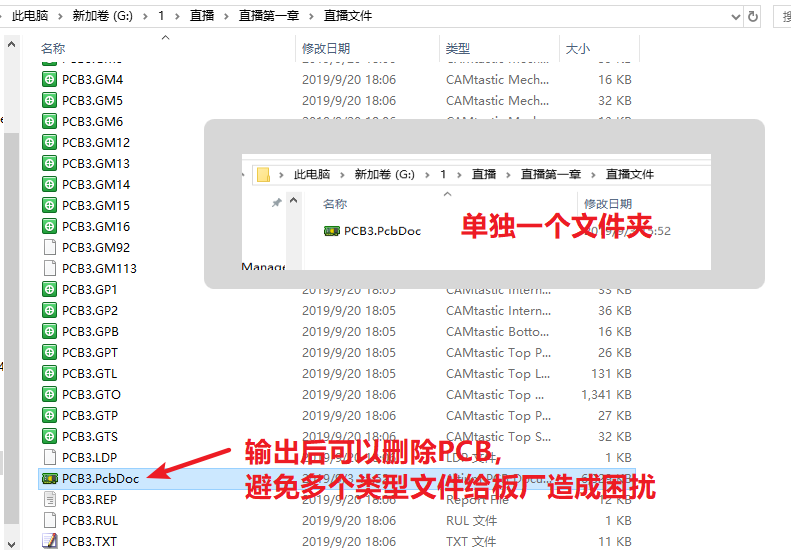

輸出的文件在PCB所放是文件夾，建議pcb單獨放一個文件，輸出好文件后把PCB刪除后把整個文件里的文件打包給板廠加工。
輸出完怎么檢查呢？接下來就教大家用AD查看輸出的文件。

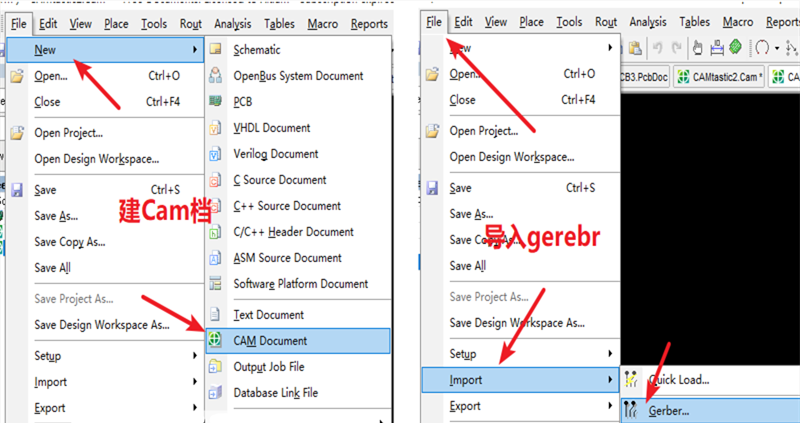

（1）在File下新建 Cam檔，建后再File下導入Gerber文件，選擇所有文件導入gerber。

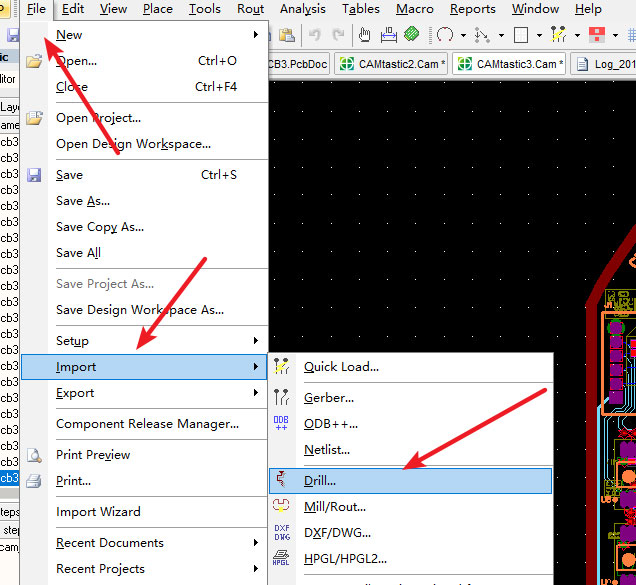

（2） 再用同樣的方式導入NC文件，導入后就可以正常的查看輸出的文件是否異常。
