十二、驗證PCB設計
要特別注意手工布線的過程中，程序并不檢查是否符合
PCB設計布線規則，或是是否全部完成布線，我們必須另外使用「驗證設計 (Verify Design)」功能來檢查是否有錯或已完成，作法如下：
1. 點選功能表 「Tools / Verify Design…」，開啟「驗證設計 (Verify Design)」彈窗(如圖34所示)。

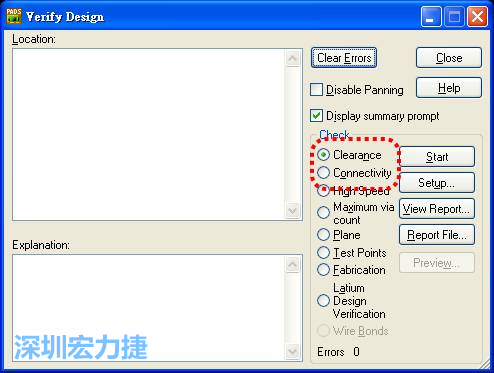

圖34 驗證PCB設計彈窗
2. 術科評分時會檢查「安全間距(Clearance)」和「連接線(Connectivity)」兩項，需先自行檢查，避免錯誤扣分。
3. 先點選「安全間距(Clearance)」選項后，按
鈕開始檢查，如果全部正常，會出現圖35對話框。

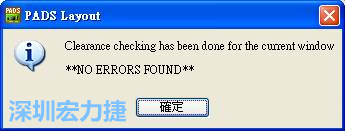

圖35 安全間距沒有錯誤
4. 如果安全間距檢查有錯誤，會出現圖33對話框，按 [確定] 后，「驗證設計 (Verify Design)」彈窗列出錯誤的地方(如圖37所示)。
圖36 安全間距檢查出現1個錯誤

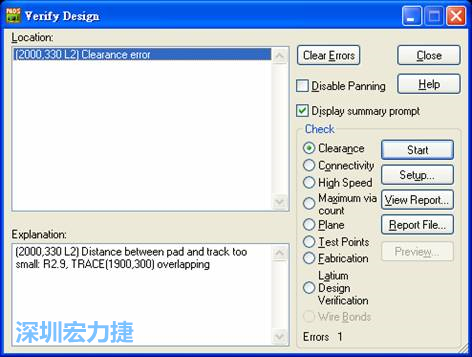

圖37 驗證PCB設計彈窗列出錯誤的地方
5. 并且在工作編輯區會有明顯的圓形標記(如圖38所示)，如果要清除標記，在「驗證設計 (Verify Design)」彈窗(如圖37所示)中按
鈕。

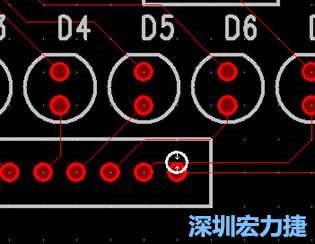

圖38 明顯的錯誤圓形標記
6. 再點選「連接線(Connectivity)」選項后，按
鈕開始檢查，如果全部正常，會出現圖39對話框。
圖39 連接線沒有錯誤
7. 如果連接線檢查有錯誤，會出現圖40對話框，按 [確定] 后，「驗證設計 (Verify Design)」彈窗列出錯誤的地方(如圖41所示)。
圖40 連接線檢查出現2個錯誤

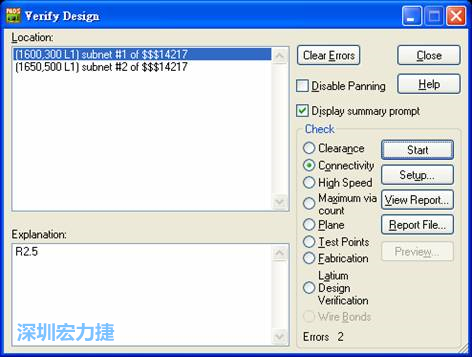

圖41 驗證PCB設計彈窗列出錯誤的地方
8. 并且在工作編輯區會有明顯的圓形標記(如圖42所示)，如果要清除標記，在「驗證設計 (Verify Design)」彈窗(如圖41所示)中按
鈕。

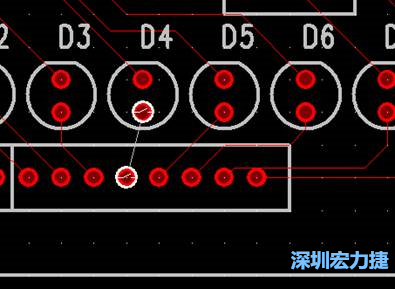

圖42 明顯的錯誤圓形標記
